Exactitude élastique en caoutchouc de l'équipement 0,5% de machine d'essai du module Utm
DESCRIPTION DU PRODUIT

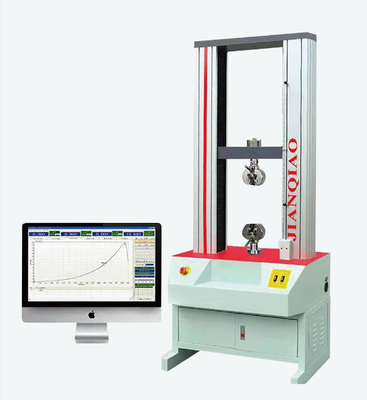

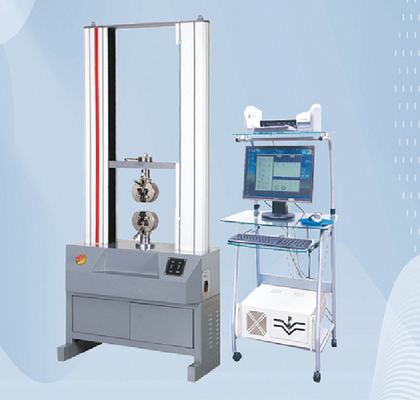

La machine d'essai électronique de résistance à la traction du plastique à commande par ordinateur 10kn 20kn convient aux matériaux métalliques, aux matériaux non métalliques, aux matériaux composites, comme le fil métallique, les barres d'armature, le bois, le câble, le nylon, le cuir, le ruban adhésif, l'aluminium, l'alliage, le papier, la fibre, le plastique, le caoutchouc, le carton, le fil, le ressort, etc. résistance, taux d'allongement, module élastique, etc.
| Charge maximale |
5KN,10KN, 20KN |
| Note précise |
1 % /0,5 % |
| Plage de mesure efficace |
0,2 % ~ 100 % (1 qualité)/0,4 % ~ 100 % (0,5 qualité) |
| Précision de mesure |
Afficher la valeur ±1%/Afficher la valeur±0,5% |
| Résolution du testeur |
Charge maximale 1/200 000, indépendamment de l'intérieur et de l'extérieur, résolution constante |
| Capteur de charge |
Configuration de base : capteur (charge maximale) : un
Configuration étendue : peut ajouter plus de capteurs
|
| Largeur de test effective |
390 mm (peut être élargi selon les exigences du client) |
| Course de traction efficace |
800 mm ; 1000 mm ; 1200 mm, (la hauteur peut être augmentée selon les exigences du client) |
| Plage de vitesse de test |
0,001 ~ 200 mm/min ; 500 mm/min (1000 mm/min en option) |
| Précision de la mesure du déplacement |
Tolérance : ±0,5 %/tolérance : ±0,2 % |
| Déformation du système mesuré (selon les exigences) |
Portée minimale : 10 mm, plage de déformation maximale : 800 mm
Déformation étendue : envergure minimale : 25 mm, 50 mm, 100 mm, plage de
déformation :5mm,10mm,25mm
|
| Précision de la déformation mesurée |
Tolérance : ± 0,5 % (selon l'exigence du client de choisir la déformation la plus grande ou la plus petite) |
| sécurité |
Protection de limite électronique |
| Dispositif de déplacement de la plateforme de test |
Rapide/lente deux vitesses à contrôler, peut faire du jogging |
| Retourner |
Fonctionnement manuel ou automatique. Après le test, le fer mobile revient à la position initiale avec la vitesse la plus élevée par fonctionnement manuel ou automatique. |
| Protection contre les surcharges |
Surcharge 10 %, protection automatique |
| fixation |
Un ensemble de fixations de traction |
| Taille de la machine |
80x55x220cm (longueur*largeur*hauteur) |
| Système d'alimentation |
Servomoteur AC Panasonic + pilote + vis à billes de haute précision |
| Alimentation |
220 V, 50 Hz, |
| Pouvoir |
0,4 kW (en fonction de la demande de force différente, en utilisant un moteur différent) |
| Poids de la machine |
(environ)250 Kg |
| Unités |
Kg, N, LB, TON, peuvent être échangés. |
PERSONNAGE
Bref : Il adopte un contrôle entièrement numérique de la puissance, du déplacement et de la vitesse à trois boucles fermées, utilisant un moteur à courant alternatif et un système d'entraînement de commande, avec un réducteur à vis sans fin de précision de Taiwan et un entraînement à vis de précision Taiwan TBI pour obtenir l'efficacité de transmission et le rapport signal/bruit du meilleur effet.
Fonction : le testeur est utilisé pour tester les propriétés physiques d'allongement, de compression, de pelage, de flexion, de flexion en 3 points, de cisaillement de matériaux métalliques et non métalliques, etc.
Répondre aux normes : il peut être personnalisé pour répondre aux exigences GB, ISO, JIS, ASTM, DIN et aux normes fournies par le client pour tester et traiter les données.
Domaines d'application : Cette machine est couramment utilisée dans l'analyse des matériaux dans les industries des pièces automobiles, des fixations, de l'aérospatiale, des câbles et fils, du plastique et du caoutchouc, de l'emballage du papier.
Caractéristiques du système de contrôle et de traitement des données
1) Grâce à une technologie de déchiquetage avancée et à un système de collecte et d'amplification de données conçu par des professionnels, le testeur est hautement intégré, fiable et pratique. Le logiciel de contrôle dérive automatiquement les données de résistance à la traction, de limite d'élasticité, de résistance à la rupture, de module d'élasticité et d'allongement. La fonction d'édition de formule ouverte permet le calcul automatique de la force, de la déformation par déplacement de tension à n'importe quel point désigné. La norme en cours de contrôle et de traitement des données répond aux exigences nationales en matière de test des matériaux métalliques et non métalliques.
2) Méthode de contrôle : vitesse fixe, déplacement fixe, chargement fixe, taux d'augmentation de charge fixe, tension fixe, taux d'augmentation de tension fixe.
3) Réinitialisation automatique : après le début du test, le système de mesure est automatiquement réinitialisé à zéro.
4) Changement de vitesse automatique : change automatiquement de plage lorsque la charge change pour garantir une collecte précise des données.
5) Sauvegarde automatique : les données de test et les conditions de test sont automatiquement stockées pour éviter la perte de données causée par l'oubli de la sauvegarde.
6) Test par lots : Pour les échantillons avec le même réglage, un test par lots peut être effectué après avoir défini la séquence de test.
7) Mode d'affichage : les données et la courbe sont présentées pendant les tests.
8) Affichage de la courbe : après test, il est possible de revoir la courbe à analyser. Déplacez votre souris sur la courbe pour trouver des données relatives à chaque point.
9) Courbes : paramètres : contrainte-déformation, force-déplacement
Les résultats d'entraînement, de force-temps et de déplacement-temps sont affichés et imprimables.
10) Paramètres : paramètres de force (g, kg, N, lb)
Paramètres de contrainte (kg/mm2, N/mm2, Mpa, lbf/in2)
Paramètres de déplacement (m, mm, in)
11) Rapport de test : les rapports de test sont édités et imprimés selon le format souhaité par le client et peuvent être générés sous forme de fichiers Excel
12) Protection de sécurité : le mécanisme de sécurité est déclenché lorsque la surcharge est supérieure à 2 ~ 10 %
13) Le testeur est capable de tester et de calculer automatiquement les propriétés mécaniques du spécimen. Il est également possible d'intervenir manuellement dans le processus d'analyse. Les résultats des tests d'analyse automatique sont révisés conformément aux normes pertinentes pour améliorer l'exactitude des données.
